Celoplastový Sloupek propojovacího objektu K3 slouží k umístění a k ochraně iících kontrolních míst (bodů) po linii plynovodů. Sloupek propojovacího objektu K3 je určen především pro: POIS (dvojitá), POCH, POB, atd.
Sloupek propojovacího objektu K3 je jednodílný a je vyroben za pomoci ohýbání a svařování hladkých desek PP-C. Tento materiál je odolný povětrnostním vlivům, stabilizovaný na UV zařízení a je rázuvzdorný i za nízkých teplot.

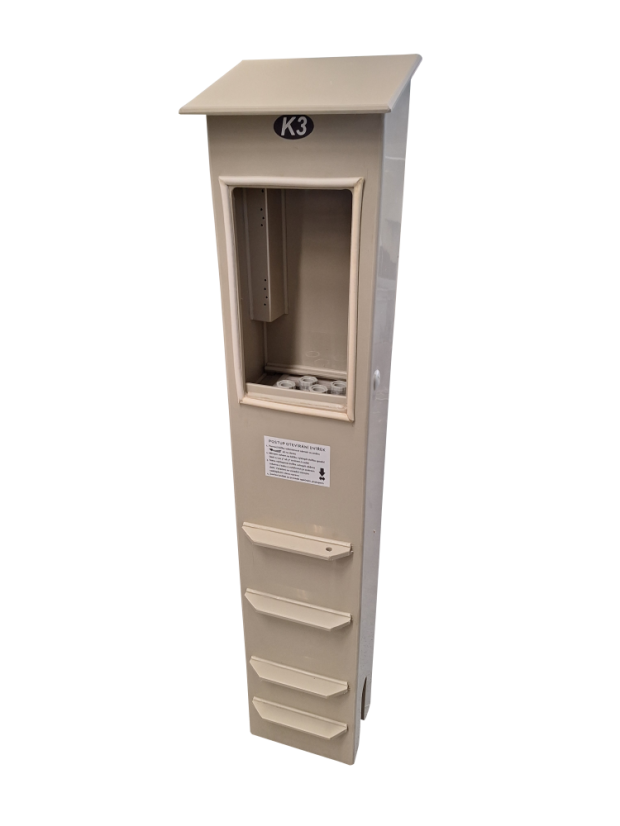

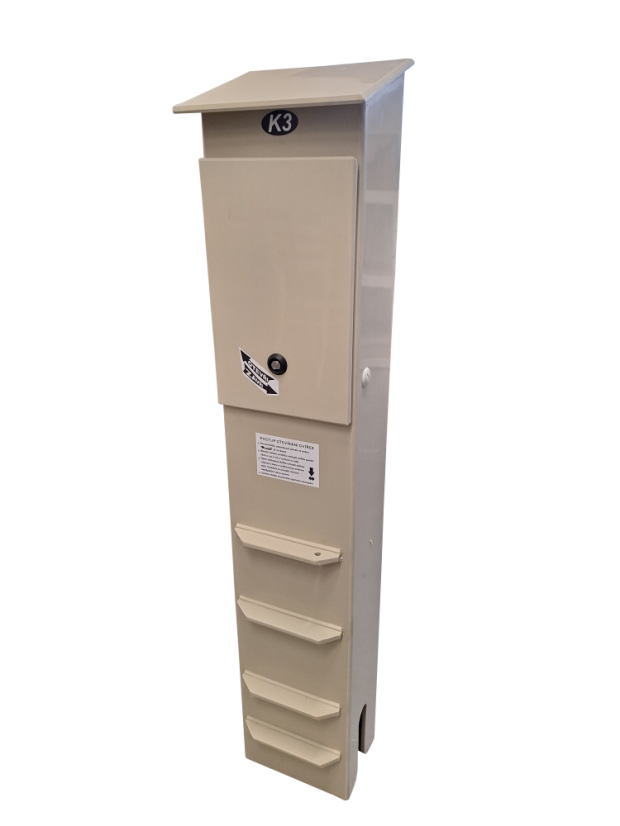

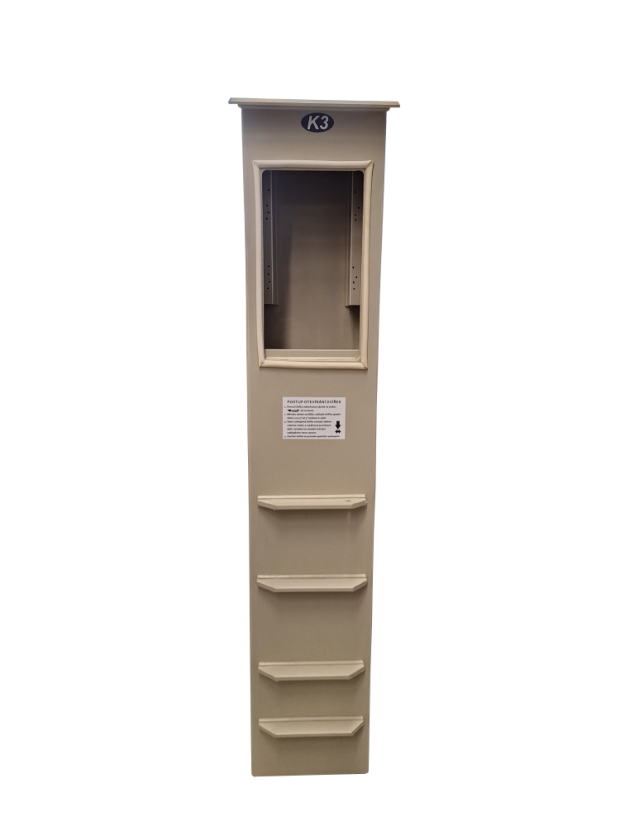

Sloupek propojovacího objektu K3 je vysoký cca 2 300 mm a je tvořen uzavřeným obdélníkovým průřezem o vnějších rozměrech 200x140 mm a je opatřen přesazenou a skloněnou střechou. V čelní stěně je dveřní otvor o velikosti 140x260 mm, který je zakryt vyjímatelnými dvířky. Tato dvířka lze uzavřít pomocí zámku pro elektrické rozvaděče (půlměsíc). Dvířka jsou utěsněna proti vlhkosti silikonovou samolepící páskou.

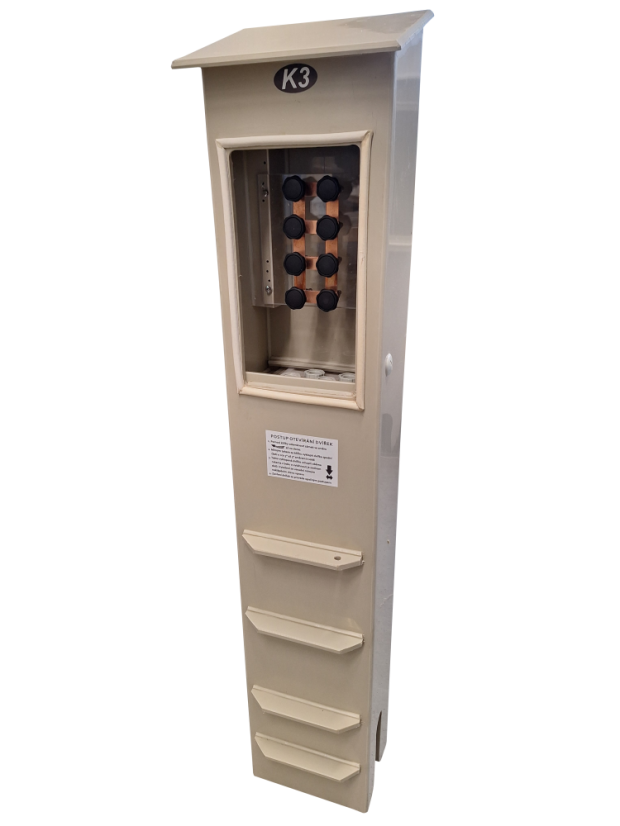

Pod spodní hranou dveřního otvoru je uvnitř sloupku přivařena deska s obdélníkovým otvorem (přepážka) pro zaústění elektrických kabelů. Do tohoto otvoru zároveň zapadá průchodová deska se čtyřmi vývodkami (Pg 13,5) utěsňujícími elektrické kabely proti vniknutí vlhkosti ze sloupku do prostoru s měřicími zdířkami. Deska je opět utěsněna silikonovou páskou a přišroubovaná nerezovými samořeznými šroubky. Ve dvou horních třetinách výšky dvířek jsou k oběma bočním stěnám a též k zadní stěně přivařeny dvě upevňovací lišty pro uchycení svorkovnice s měřicími svorkami. Dále jsou v bočních stěnách pod těmito držáky dva otvory se záslepkami Pg 16.
Sloupek propojovacího objektu K3 je ve spodní části opatřen výřezy v bočních stěnách pro snadný přívod elektrických kabelů do vnitřních prostor sloupku. Dále jsou na spodní části přední a zadní stěny přivařeny vždy čtyři příčné lišty sloužící k fixaci sloupku v zemině. Doporučená hloubka zahrnutí spodní části sloupku v zemi je cca 800 mm.
Hmotnost kompletního Sloupku propojovacího objektu K3 je cca 11,5 kg. Standardní součástí dodávky je klička k zámku dvířek, sáček se záslepkami nevyužitých vývodek (4 x Pg 13,5) a také je přiložen Návod k používání.
